Apa sebenarnya fungsi injap arah pneumatik? Harus dibaca untuk pemula!

Dalam peralatan mekanikal moden, pelbagai komponen pneumatik seperti silinder, grippers, dan penggerak beroperasi dengan lancar. Walaupun seolah-olah mudah, elemen yang sangat penting di sebalik operasi lancar ini adalah yang sering diabaikan injap arah pneumatik . Bagi pemula kepada sistem pneumatik, struktur, fungsi, dan peranan injap arah sering kelihatan rumit -mengapa injap kecil itu membuat bunyi "mengklik" yang berterusan apabila peralatan bermula? Kenapa silinder memanjangkan dan menarik balik sepenuhnya bergantung kepada komponen ini?

Fungsi penting a injap arah pneumatik adalah untuk mengarahkan aliran udara termampat, menentukan ruang mana yang masuk dan dari mana ia keluar, dengan itu mengawal arah pergerakan penggerak. Tanpa injap arah, udara tidak boleh diedarkan secara sistematik, silinder kehilangan keupayaannya untuk melanjutkan dan menarik balik, dan operasi keseluruhan peralatan menjadi mustahil. Peranan injap arah pneumatik dalam peralatan jauh lebih penting daripada banyak orang yang dibayangkan. Ia bukan sahaja menjadikan penggerak "bergerak" tetapi juga melaksanakan fungsi penjadualan logik tindakan. Sebagai contoh, dalam mesin pembungkusan automatik, tindakan seperti memberi makan, menyegel, menekan, dan kembali mesti dilakukan dalam urutan yang telah ditetapkan. Arah yang beralih pada setiap langkah bergantung pada injap arah yang bertindak balas terhadap isyarat. Apabila PLC mengeluarkan isyarat elektrik, elektromagnet terlibat, teras injap bergerak, suis laluan udara, dan silinder mula bergerak. Selepas tindakan selesai, isyarat lain tiba, injap beralih lagi, dan tindakan itu diteruskan ke langkah seterusnya. Seluruh proses nampaknya mudah, tetapi pada hakikatnya, setiap langkah diselaraskan oleh injap arah untuk memastikan peralatan beroperasi mengikut irama logik.

Selain menentukan arah pergerakan penggerak, injap arah pneumatik juga bertanggungjawab terhadap keselamatan sistem dan kestabilan. Dalam aplikasi perindustrian, peralatan mesti tetap ditutup dengan selamat di bawah keadaan yang tidak normal seperti gangguan kuasa secara tiba -tiba, perhentian kecemasan, dan turun naik tekanan. Injap arah yang boleh ditetapkan semula secara automatik boleh beralih ke kedudukan awalnya, mengembalikan silinder ke kedudukan yang selamat dan menghalang masalah berbahaya seperti penurunan lengan robot secara tiba -tiba, kecederaan gripper yang tidak terkawal, atau perlanggaran cepat slaid. Terutama dalam senario yang memerlukan kedudukan tertentu, seperti kerja-kerja pengapit, mengekalkan tekanan, atau menjeda operasi, injap 5/3 dengan fungsi kedudukan pusat dapat mengekalkan silinder dalam keadaan "pusat-pusat-pusat," "atau" tekanan pusat ", mencapai perhentian tepat atau mencegah pengumpulan tekanan sisa. Ia boleh dikatakan bahawa injap kawalan arah bukan sahaja mengawal tindakan tetapi juga bertindak sebagai penjaga operasi keseluruhan sistem.

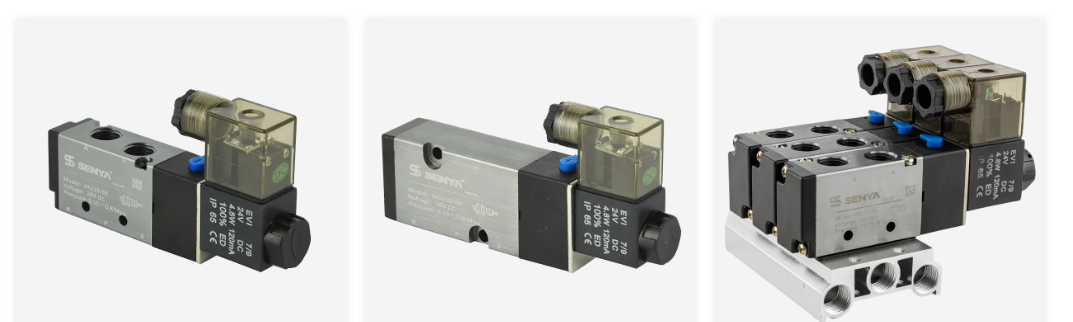

Dalam aplikasi praktikal, terdapat banyak jenis injap kawalan arah, dengan struktur yang berbeza menentukan senario penggunaan yang berbeza dan ciri -ciri fungsional. Istilah "3/2 injap," "5/2 injap," dan "5/3 injap," yang pemula sering mendengar, sebenarnya merujuk kepada bilangan petikan dan kedudukan injap. 3/2 injap biasanya digunakan dalam silinder tunggal atau litar bertiup udara, dengan struktur mudah dan tindakan yang jelas; 5/2 injap adalah pilihan yang paling biasa dalam peralatan perindustrian, yang digunakan untuk gerakan reciprocating hampir semua silinder bertindak dua; manakala 5/3 injap sesuai untuk mekanisme yang memerlukan kedudukan dan penyelenggaraan tekanan yang tepat, seperti kedudukan robot dan memegang daya dalam proses menekan. Walaupun angka -angka itu kelihatan rumit, apabila makna petikan dan kedudukan difahami, pemula dapat dengan cepat memahami logik kerja mereka.

Walaupun saiznya kecil, injap arah pneumatik adalah jiwa sistem pneumatik. Ia menentukan arah aliran udara, logik tindakan, strategi keselamatan, dan kestabilan sistem, menjadikannya komponen yang paling "memerintah" dalam litar pneumatik.
