Cara Memasang Solenoid: Pendawaian, Arah Aliran dan Pemeriksaan Permulaan Pertama

Injap loyang siri 2W gantian tiba dengan gegelung dalam satu beg dan palam DIN dilekatkan pada badan, dan persoalannya sentiasa sama: terminal manakah yang mendapat wayar hidup, dan port mana yang merupakan salur masuk? Memasang solenoid sebenarnya adalah dua kerja yang berasingan. Satu ialah sambungan elektrik ke gegelung. Yang lain ialah sambungan cecair ke badan. Mereka gagal secara bebas, dan kesilapan dalam salah satu daripadanya muncul di tempat yang sama: injap yang berdengung tetapi tidak beralih, atau gegelung yang berjalan panas selama seminggu dan kemudian pergi ke litar terbuka.

Jawapan ringkasnya ialah kekutuban hampir tidak pernah penting pada gegelung AC tetapi boleh menjadi penting pada gegelung DC, anak panah aliran yang dilemparkan atau dicop pada badan mesti menghala dari salur masuk ke alur keluar, dan pin bumi pada palam bukan pilihan. Segala-galanya, daripada tork terminal kepada pemilihan penapis, adalah perincian yang dililitkan pada tiga mata tersebut.

Jawapan ringkas: tiga peraturan yang merangkumi kebanyakan pemasangan

• Gegelung dulu. Baca papan nama sebelum anda menanggalkan satu wayar: voltan, AC atau DC, frekuensi dan watt. Gegelung DC 24 V pada bekalan AC 230 V tidak akan bertahan pada suis hidup pertama.
• Aliran kedua. Injap solenoid dua hala adalah arah, dan versi kendalian juruterbang adalah arah yang ketat. Anak panah pada badan adalah keperluan yang sukar, bukan cadangan.
• Bumi ketiga. Penyambung Borang A DIN 43650 mempunyai tiga terminal, dan yang ditanda dengan simbol bumi membawa bumi pelindung. Tanpanya, perumah gegelung lembap menjadi bahaya kejutan dan, dalam banyak pemasangan, pelanggaran kod.

Segala-galanya di bawah mengembang pada ketiga-tiga mata tersebut dalam susunan yang anda benar-benar akan menyelesaikannya.

Pendawaian gegelung: separuh elektrik kerja

Kerjakan urutan di bawah mengikut urutan. Melangkau langkah satu ialah sebab paling biasa gegelung baharu mati semasa pentauliahan.

1. Asingkan litar dan kuncikannya. Sahkan dengan meter pada titik sambungan, bukan pada label pemutus panel.
2. Baca papan nama gegelung. Perhatikan voltan, AC atau DC, frekuensi dalam hertz, dan kuasa dalam watt atau volt-ampere.
3. Kenal pasti terminal pada palam. Pada penyambung Borang A DIN 43650, terminal 1 dan 2 membawa bekalan dan terminal 3, ditanda dengan simbol bumi, membawa bumi pelindung.
4. Pasangkan kelenjar kabel dan kedap sebelum ditamatkan. Gasket antara palam dan perumah gegelung adalah yang menjadikan penarafan IP sebenar; gasket yang dicubit secara senyap-senyap membatalkannya.
5. Tamatkan konduktor. Gunakan ferrules pada wayar terdampar, jauhkan helai dari terminal, dan ketatkan skru kecil dengan kemas tanpa memaksanya.
6. Letakkan konduktor bumi pada terminal khususnya dan semak kesinambungan kembali ke panel.
7. Pasang semula palam, ketatkan skru penahan, kemudian bertenaga sebentar dan dengar bunyi klik pelocok.

Polariti: apabila ia sebenarnya penting

Pada gegelung AC, kedua-dua terminal bekalan boleh ditukar ganti dan membalikkannya tidak mengubah apa-apa. Pada gegelung DC keadaan bergantung pada reka bentuk gegelung. Gegelung DC biasa juga tidak terkutub, tetapi gegelung yang dipasang dengan diod flyback, penerus jambatan bersepadu atau LED penunjuk dipolarisasi. Pendawaian mereka ke belakang biasanya mengakibatkan pendek mati melalui diod atau LED yang tidak pernah menyala. Jika perumah gegelung mempunyai tanda tambah dan tolak, hormatinya.

Saiz larian kabel: penurunan voltan adalah kekangan sebenar

Arus gegelung adalah kecil. Gegelung DC 6 W, 24 V menarik kira-kira 0.25 A, jadi tolok konduktor jarang dihadkan oleh kapasiti pembawa arus. Apa yang dimaksudkan dengan gigitan ialah penurunan voltan dalam jangka masa panjang. Carta di bawah adalah pengiraan terus menggunakan kerintangan kuprum 0.0172 ohm persegi milimeter per meter dan panjang perjalanan pergi balik kedua-dua konduktor.

Kelas penebat memberitahu anda betapa panasnya gegelung dibenarkan berjalan

Setiap gegelung membawa tanda kelas penebat, dan IEC 60085 menetapkan suhu titik panas maksimum untuk setiap kelas. Ini penting apabila injap terletak di dalam kepungan dengan sumber haba lain atau apabila suhu ambien dalam bilik tumbuhan meningkat pada musim panas. Menjalankan gegelung Kelas B di lokasi yang memerlukan Kelas F adalah kegagalan yang perlahan, bukan kegagalan seketika.

Paip badan: cecair separuh daripada kerja

Bahagian elektrik memutuskan sama ada injap berfungsi. Bahagian bendalir menentukan sama ada ia mengelak dan sama ada ia bertahan. Tiga butiran menyebabkan kebanyakan kebocoran dan kebanyakan hujah jaminan.

Arah aliran diutamakan. Semak anak panah pada badan dan huruf atau nombor di sebelah port. Pada injap dua hala, salur masuk lazimnya ialah port bertentangan dengan ekor anak panah, dan memasangnya ke belakang menghasilkan sama ada injap yang tidak akan terbuka atau yang bocor apabila ia perlu ditutup. Orientasi gegelung datang kedua: pada kebanyakan injap loyang gegelung boleh diputar melalui pusingan penuh dengan melonggarkan nat penahannya, dan lebih mudah untuk melakukannya sebelum port ketat berbanding selepas itu. Ketiga, tutupkan benang dengan betul. Dua lilitan pita PTFE, digunakan supaya benang pertama kekal kosong, atau tampal benang yang serasi, sudah memadai. Serpihan pita yang terlepas di dalam paip berakhir di tempat duduk.

Pada saluran air keras atau media kotor, pasangkan penapis atau penapis halus di hulu. Badan loyang dengan toleransi yang tinggi untuk kekotoran masih akan meneruskan pasir ke tempat duduk diafragma akhirnya, dan kos penapis Y adalah remeh di sebelah panggilan perkhidmatan.

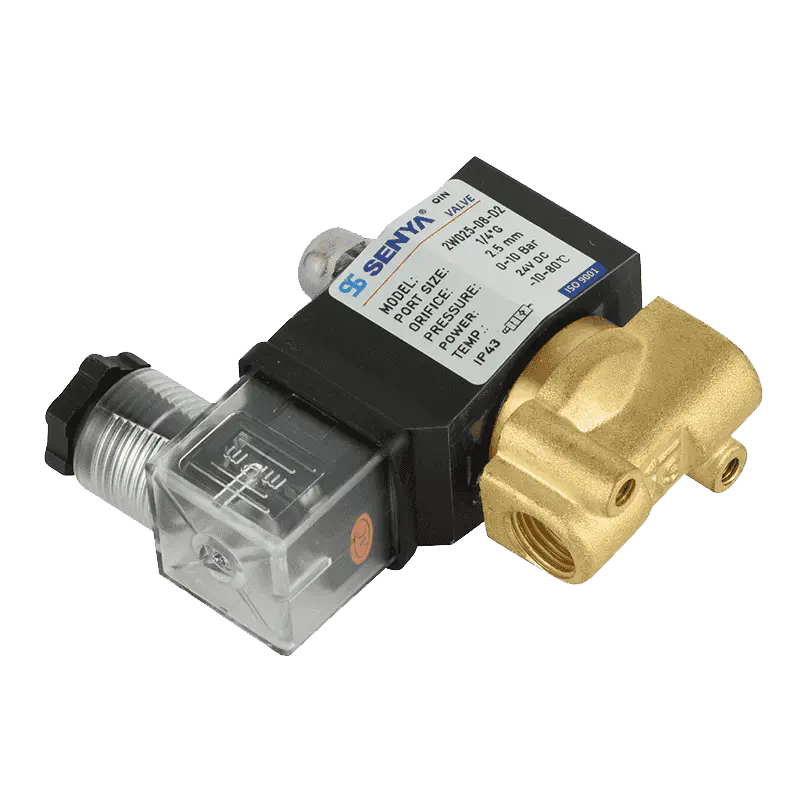

Injap Solenoid Bertindak Terus Loyang Siri 2W untuk Air Kaya dengan Kekotoran Injap loyang aliran besar 2W bermula pada tekanan pembezaan sifar dan menentang penyumbatan kekotoran, sesuai untuk saluran air kotor dan kawalan air luar. Lihat Produk →

Memadankan injap dengan talian sebelum anda menyambungkan apa-apa

Bahan badan dan prinsip operasi memutuskan lebih banyak tentang kebolehpercayaan jangka panjang daripada sebarang butiran pendawaian. Injap kendalian juruterbang memerlukan pembezaan tekanan minimum merentasi injap untuk menahan pelocok terbuka, jadi ia adalah pilihan yang tidak baik pada talian yang diberi makan graviti atau tekanan sangat rendah. Injap bertindak terus terbuka dari tekanan sifar tetapi lukis gegelung yang lebih besar untuk orifis yang sama.

Dua pilihan lagi patut diselesaikan lebih awal. Untuk ruang cuci, pengepala pengairan atau air pancut luar, gegelung kalis air dan pemasangan penyambung menghilangkan punca kegagalan berulang yang paling biasa. Untuk garisan yang membawa media yang sedikit menghakis atau di mana terdapat bahan kimia pencuci, badan keluli tahan karat melakukan kerja yang sama. SENYA telah mengeluarkan komponen pneumatik sejak 1994 dan menerbitkan tekanan penuh, orifis dan data bahan dalam katalognya, yang merupakan cara terpantas untuk menyemak kombinasi khusus terhadap keadaan talian anda.

Injap Solenoid Kawalan Lajur Air Pancut Muzik Tenggelam Injap loyang 2/2 hala dengan gegelung IP6X kalis air tertutup dan tindak balas pantas untuk kawalan lajur air pancutan air muzik tenggelam. Lihat Produk →

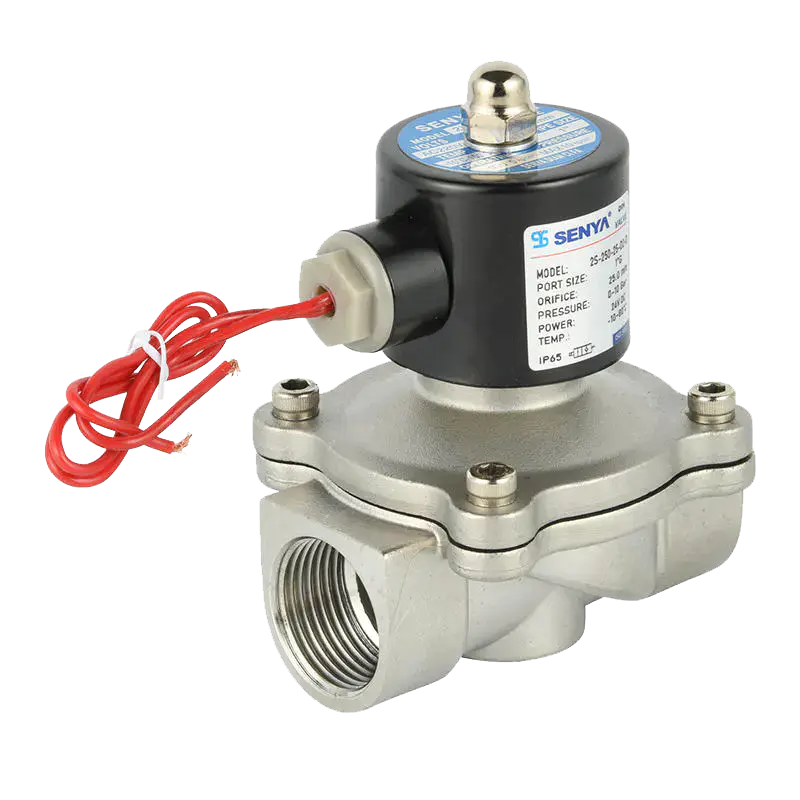

Injap Solenoid Bertindak Langsung Keluli Tahan Karat Siri 2S untuk Media Asid dan Alkali Injap 2S bertindak terus yang biasanya ditutup dengan pilihan badan SUS304/SUS316 dan pengedap Viton untuk media asid/alkali, bermula pada tekanan pembezaan sifar. Lihat Produk →

Ujian, dan perkara yang perlu diperiksa apabila tiada apa-apa yang berlaku

Pentauliahan mengambil masa lima minit. Ukur rintangan gegelung dengan kuasa dimatikan dan bandingkan dengan papan nama atau gegelung ganti. Litar terbuka atau bacaan jauh di bawah nilai yang dijangkakan menunjukkan penggulungan terbakar. Kemudian berikan tenaga dan ukur voltan pada terminal gegelung dan bukannya pada panel, kerana di situlah ferrule longgar atau jangka panjang muncul sebagai penurunan. Injap yang sihat menghasilkan klik yang berbeza dan getaran ringan yang boleh anda rasakan dengan jari pada perumah gegelung.

Jika injap baru dan berkelakuan betul di atas bangku tetapi tidak dalam barisan, urutan pemasangan biasanya menjadi punca dan bukannya injap. Panduan pentauliahan langkah demi langkah untuk injap dua hala, termasuk pemeriksaan yang menangkap port terbalik dan gasket tersepit sebelum ia bocor, patut dibaca sebelum anda menutup panel.

Untuk panduan pemasangan dan penyahpepijatan yang lebih mendalam, lihat panduan ini mengenai memasang dan menyahpepijat injap solenoid dua hala .
