Apakah yang disambungkan dengan cepat pneumatik? Analisis lengkap struktur, prinsip dan prestasi terasnya

1. Definisi dan klasifikasi Kelengkapan cepat-sambungan pneumatik

Definisi asas

Kelengkapan cepat-sambungan pneumatik adalah peranti yang mencapai sambungan cepat paip udara melalui mekanisme mengunci mekanikal. Cirinya termasuk:

Tiada alat yang diperlukan: Sambungan/pemotongan dapat diselesaikan dengan satu tangan

Pengedap Segera: Struktur Pengedap O-Ring atau Cone Built-In Ring atau Cone untuk Mencegah Kebocoran Gas

Boleh diguna semula: Menyokong penyambungan dan pencabutan yang kerap (biasanya> 10,000 kali)

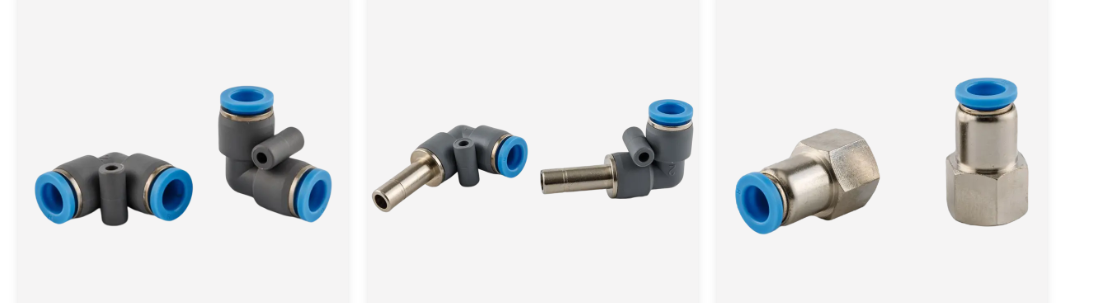

Klasifikasi utama

Mengikut fungsi dan struktur, ia boleh dibahagikan kepada jenis berikut:

2. Prinsip struktur dan proses kerja

Komponen dan fungsi teras

Struktur tipikal kelengkapan cepat pneumatik termasuk komponen berikut:

Mekanisme pengapit: manik keluli tahan karat atau kuku musim bunga, digunakan untuk mengunci paip udara (daya pengapit radial biasanya> 50n)

Unsur pengedap: getah nitril (NBR) atau fluororubber (FKM) O-ring, dengan rintangan tekanan sehingga 1MPa

Perhimpunan badan injap: injap yang didorong musim bunga, yang secara automatik menutup saluran paip apabila terputus

Bahan shell: PBT (rintangan kakisan kimia), tembaga (kekuatan tinggi) atau keluli tahan karat (rintangan suhu tinggi)

Aliran kerja (mengambil jenis pembukaan dan penutup dua akhir sebagai contoh)

Tahap Penyisipan:

Trakea menolak ferrule untuk memampatkan musim bunga, dan bola keluli menggulung ke luar untuk membuat jalan

Trakea menolak cincin pengedap dan menolak injap untuk membentuk laluan aliran udara

Tahap mengunci:

Ferrule diset semula di bawah tindakan musim bunga, dan bola keluli terjebak ke dalam alur trakea untuk mencapai penetapan mekanikal

O-ring sesuai dengan dinding luar trakea untuk membentuk meterai

Peringkat pemotongan:

Tarik ferrule ke belakang, bola keluli dipisahkan dari trakea, dan injap ditutup secara automatik di bawah kuasa musim bunga

3. Apa yang perlu anda perhatikan apabila menggunakan kelengkapan push-in pneumatik?

Spesifikasi pemasangan dan sambungan

• Pretreatment paip udara

Keperluan pemotongan:

Gunakan pemotong paip khas untuk memastikan potongan licin (kecenderungan <3 °)

Keluarkan burrs (untuk mengelakkan menggaru cincin O)

Langkah Pembersihan:

Lap dinding dalaman paip udara dengan kain tanpa kain yang dicelupkan dalam alkohol untuk mengelakkan zarah dari memasuki jalan udara

• Kaedah sambungan yang betul

Perkara utama untuk operasi dan penyelenggaraan

• Item Pemeriksaan Harian

Pengesanan Kebocoran: Sapukan air sabun ke antara muka setiap minggu dan perhatikan gelembung (kebocoran kecil memerlukan penggantian O-cincin tepat pada masanya)

Status trakea: periksa trakea untuk retak dan pengerasan setiap bulan (penuaan trakea perlu diganti dengan segera)

• Penyelenggaraan tetap

• Operasi yang dilarang dan amaran risiko

Tingkah laku yang dilarang

Gunakan tekanan berlebihan (melebihi tekanan yang dinilai akan menyebabkan letupan)

Media campuran (seperti sendi oksigen tersilap disambungkan ke saluran paip gris yang menyebabkan letupan)

Palam dan Unplug di bawah Tekanan (Tekanan mesti dibebaskan sebelum operasi untuk mengelakkan kesan aliran udara dan kecederaan)
