InggerisInjap Solenoid 2-Hal vs 3-Jalan vs 5-Cara: Perbezaan Teras
Perbezaan teras antara tiga konfigurasi ini terletak pada kiraan port dan kawalan arah aliran. A injap solenoid 2 hala mempunyai dua port dan hanya membuka atau menutup laluan aliran tunggal, injap solenoid 3 hala menambah port ketiga untuk tekanan ekzos dan peranti lakonan tunggal pandu, dan injap solenoid 5 hala menggunakan lima port untuk mengarahkan udara dalam dua arah, menjadikannya pilihan standard untuk silinder dua tindakan. Memilih konfigurasi injap yang betul secara langsung mempengaruhi seni bina sistem, penggunaan tenaga dan jangka hayat operasi , itulah sebabnya pemadanan kiraan port dengan aplikasi lebih penting daripada jangkaan kebanyakan pembeli pada mulanya.
Barisan pengeluaran moden semakin menuntut tindak balas penggerak yang pantas, dengan banyak sistem kini menjangkakan masa tindak balas dalam julat 15 hingga 30 milisaat. Menggunakan konfigurasi injap yang salah, seperti memasang unit 3 hala berkapasiti lebih rendah di mana injap 5 hala sebenarnya diperlukan, boleh membawa kepada penggerak silinder yang lembap dan daya pemprosesan yang berkurangan. Memahami cara setiap konfigurasi berfungsi menjadikannya lebih mudah untuk mengelakkan ketidakpadanan jenis ini semasa reka bentuk sistem atau perancangan penggantian.
Bagaimana Injap Solenoid Berfungsi
Injap solenoid menggunakan gegelung elektromagnet untuk menggerakkan pelocok atau diafragma dalaman, yang membuka atau menutup laluan aliran di dalam badan injap. Apabila gegelung ditenagakan, medan magnet menarik pelocok dan mengalihkan injap ke dalam kedudukan aliran terbuka atau silih berganti, dan apabila kuasa dikeluarkan, spring biasanya mengembalikan injap kepada keadaan rehat lalainya. Mekanisme asas ini kekal konsisten merentas injap udara pneumatik dan injap solenoid air, walaupun bahan yang dibasahi dan reka bentuk pengedap berbeza bergantung pada sama ada media adalah udara termampat atau air.
Biasanya Terbuka vs Biasanya Tertutup
Kebanyakan injap solenoid dibina sama ada ditutup secara biasa, kekal tertutup sehingga bertenaga, atau biasanya terbuka, kekal terbuka sehingga bertenaga. Perbezaan ini penting untuk keselamatan dan reka bentuk proses, kerana injap yang biasanya tertutup sering dipilih untuk aplikasi yang aliran harus berhenti secara automatik jika kuasa terputus, manakala injap yang biasanya terbuka sesuai dengan proses yang aliran berterusan adalah keadaan lalai yang lebih selamat.

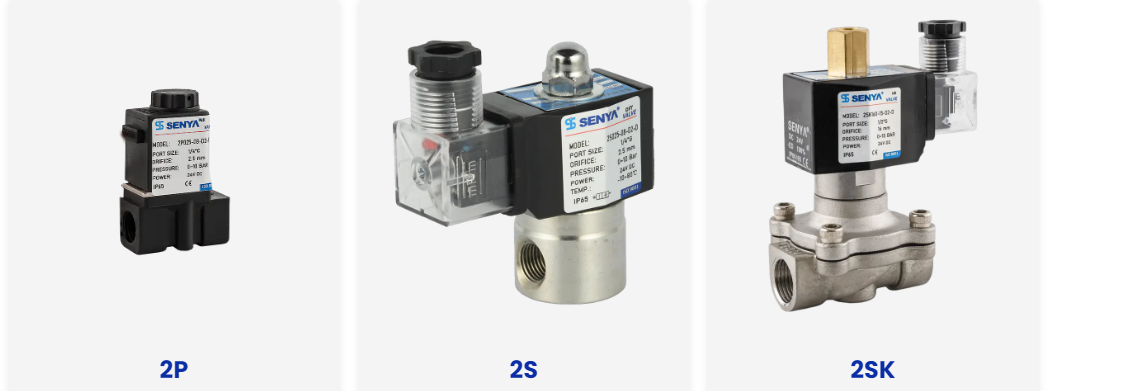

Injap Solenoid 2 Hala Diterangkan
Injap solenoid 2 hala, sering dilabelkan sebagai injap solenoid 2/2 arah untuk menunjukkan dua port dan dua kedudukan kerja, berfungsi sebagai mekanisme tutup hidup dan mati yang mudah. Aliran sama ada melalui terus melalui injap atau disekat sepenuhnya, tanpa port ketiga untuk ekzos atau penukaran arah. Kesederhanaan ini menjadikan injap solenoid 2/2 cara sebagai pilihan paling biasa di mana sahaja sistem hanya perlu memulakan atau menghentikan satu laluan aliran.
- Menyejukkan saluran air yang perlu memulakan atau menghentikan aliran ke penukar haba atau jaket
- Litar pengairan dan penyiraman landskap mengawal satu talian bekalan
- Sistem pendispensan cecair asas dalam makanan, minuman atau peralatan mencuci
- Fungsi isi dan longkang pada tangki dan takungan kecil
Oleh kerana injap solenoid air kerap beroperasi dalam konfigurasi 2 hala, jenis injap ini muncul di seluruh mesin basuh, peranti penyejuk, pengairan pertanian dan titik kawalan bekalan air am di mana penutupan mudah adalah satu-satunya fungsi yang diperlukan.
Injap Solenoid 3 Hala Diterangkan
Injap solenoid 3 hala memperkenalkan port ketiga khusus untuk tekanan yang meletihkan, yang membolehkan injap membekal dan melepaskan udara daripada peranti yang disambungkan. Struktur ini menjadikan injap 3 hala sebagai piawaian industri untuk memandu injap proses yang lebih besar atau memacu silinder pneumatik satu-tindakan, di mana silinder memanjang di bawah tekanan udara dan kembali menggunakan spring dan bukannya udara berkuasa pada kedua-dua sisi.
| Gunakan Point | Fungsi |
|---|---|
| Operasi Juruterbang | Mengaktifkan diafragma atau injap proses kendalian omboh yang lebih besar |
| Silinder Bertindak Tunggal | Membekalkan udara untuk sambungan sambil membenarkan spring kembali ekzos |
| Pensuisan Vakum | Bergantian antara penjanaan dan pelepasan vakum |
Injap Solenoid 5 Hala Diterangkan
Injap solenoid 5 hala direka bentuk untuk penggerak pneumatik yang lebih kompleks, menggunakan lima port untuk mengarahkan udara termampat ke kedua-dua belah silinder dua tindakan sambil meletihkan bahagian bertentangan secara serentak. Kawalan dwi arah inilah yang membolehkan silinder memanjang dan menarik balik di bawah udara berkuasa daripada bergantung pada spring untuk perjalanan pergi balik.
Di mana Injap 5 Hala Biasanya Digunakan
- Peralatan pembungkusan yang memerlukan kitaran tolak dan tarik balik yang tepat
- Sistem pergudangan automatik dengan gerakan pilih dan letak berulang
- Platform mobiliti robot yang memerlukan penggerak dwi arah yang diselaraskan
- Perkakas barisan pengeluaran yang mesti berkitar dengan cepat di kedua-dua arah
Memasang injap 3 hala berkapasiti rendah dalam kedudukan yang direka untuk unit 5 hala boleh mengurangkan daya pengeluaran sebanyak kira-kira 10 hingga 20 peratus , memandangkan silinder kehilangan lejang pemulangan berkuasa dan sebaliknya bergantung pada kitaran pacuan pegas yang lebih perlahan yang tidak pernah bertujuan untuk membawa beban kerja penuh.
Membandingkan Masa Tindak Balas dan Kiraan Pelabuhan
Melihat kiraan port bersama masa tindak balas penggerak biasa membantu menggambarkan sebab setiap konfigurasi sesuai dengan kategori tugasan yang berbeza.
Rajah 1: Perbandingan kiraan port merentas konfigurasi injap solenoid biasa
Rajah 2: Corak kelajuan kitaran ilustrasi membandingkan pulangan dwi arah berkuasa terhadap pulangan spring
Risiko Penggunaan Daripada Memilih Injap Yang Salah
Konfigurasi injap yang tidak sejajar dengan aplikasi sebenar memperkenalkan risiko operasi dan komersial yang sering muncul dengan baik selepas pemasangan. Saiz port yang salah atau pengurusan ekzos yang tidak sesuai selalunya mengakibatkan tekanan belakang yang berlebihan, yang mempercepatkan haus pengedap dan meningkatkan risiko blow-by dari semasa ke semasa. Bagi pengeluar volum tinggi, mengekalkan kadar kegagalan injap di bawah ambang 0.1 peratus biasa sangat bergantung pada pemilihan konfigurasi yang betul dari awal dan bukannya membetulkannya kemudian melalui penyelenggaraan kecemasan.
Rajah 3: Kedudukan ilustrasi akibat yang biasanya dikaitkan dengan pemilihan injap yang tidak sepadan
Pertimbangan Injap Solenoid Air
Injap solenoid air berkongsi prinsip operasi elektromagnet yang sama seperti injap udara tetapi dibina dengan bahan dan pengedap yang sesuai untuk sentuhan air yang berterusan, termasuk badan tahan kakisan dan diafragma yang direka untuk mengendalikan kandungan mineral dan turun naik tekanan tanpa haus pramatang. Injap ini muncul di seluruh mesin basuh, peranti penyejuk, pengairan pertanian, ciri air landskap dan kawalan bekalan air bangunan am, hampir selalu dalam konfigurasi injap solenoid 2 hala atau 2/2 cara kerana kebanyakan tugas kawalan air hanya memerlukan fungsi buka dan tutup yang mudah.
Memilih injap solenoid air yang betul melibatkan pemeriksaan julat tekanan kerja, saiz port, benang sambungan dan sama ada aplikasi memerlukan operasi biasa terbuka atau tertutup, kerana sistem air selalunya mempunyai keperluan selamat lalai yang berbeza daripada litar udara termampat.
Cara Memilih Antara Injap 2 Hala, 3 Hala dan 5 Hala
- Kenal pasti sama ada aplikasi hanya memerlukan kawalan aliran hidup dan mati yang mudah, yang menghala ke arah injap solenoid 2 hala atau 2/2 arah
- Periksa sama ada penggerak yang disambungkan adalah satu tindakan dengan pengembalian spring, yang biasanya memerlukan injap 3 hala
- Sahkan sama ada penggerak bertindak dua kali dan memerlukan pergerakan berkuasa dalam kedua-dua arah, yang memerlukan injap 5 hala
- Padankan jenis media, pilih bahan berkadar air dan pengedap untuk injap solenoid air berbanding bahan pneumatik standard untuk litar udara
- Sahkan masa tindak balas yang diperlukan terhadap spesifikasi injap, terutamanya untuk aplikasi barisan pengeluaran kitaran tinggi
- Sahkan saiz port dan penarafan tekanan sejajar dengan paip dan tekanan sistem sedia ada untuk mengelakkan masalah tekanan belakang
Perbandingan Prestasi Sebelah
Membandingkan tiga konfigurasi merentas set langkah praktikal yang dikongsi menyerlahkan di mana setiap pilihan paling sesuai secara semula jadi.
Rajah 4: Prestasi perbandingan merentas lima langkah praktikal pada skala relatif
Industri dan Aplikasi Merentasi Konfigurasi Injap
| industri | Peranan Injap Biasa |
|---|---|
| Tenaga dan Petrokimia | Pemadaman talian proses dan kawalan perintis |
| Makanan dan Farmaseutikal | Kawalan pendispensan cecair dan garis pembasuhan |
| Barisan Pengeluaran Automatik | Penggerak silinder dua tindakan untuk pembungkusan dan pengendalian |
| Pengairan Pertanian | Kawalan aliran injap solenoid air merentasi talian bekalan |
| Pembuangan Habuk dan Alam Sekitar | Penggerakan injap nadi dan kawalan sistem penapisan |
Mengenai Teknologi Pneumatik Ningbo SENYA

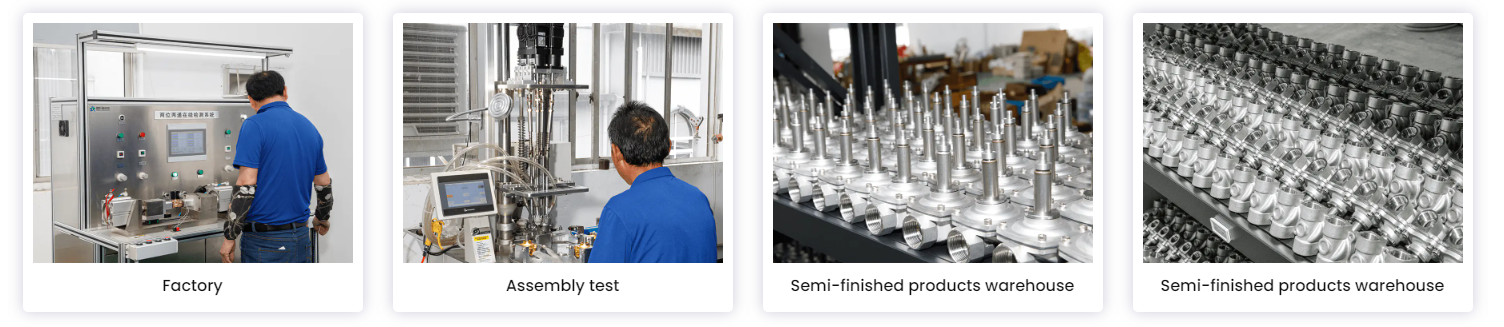

Ningbo SENYA Pneumatic Technology Co., Ltd telah menumpukan pada menghasilkan injap solenoid, silinder dan komponen pneumatik yang berkaitan sejak 1994, mematuhi pendekatan terdorong nilai pelanggan terhadap pembangunan dan pembuatan produk. Syarikat itu mengendalikan pangkalan pemprosesan jentera ketepatan berskala besar di China, menyepadukan pemprosesan tahap konsentrik tinggi dengan platform ujian digital automatik untuk menyokong prestasi produk yang konsisten merentas setiap pengeluaran pengeluaran.
