InggerisApa Itu a Injap Solenoid 2/2 Hala
A injap solenoid 2 hala , biasanya ditulis sebagai a 2/2 injap solenoid , ialah injap yang dikendalikan secara elektrik dengan dua port dan dua kedudukan kerja. Apabila gegelung menerima isyarat elektrik, pelocok dalaman beralih kedudukan dan laluan aliran antara port masuk dan port keluar sama ada terbuka atau tertutup. Dari segi praktikal, injap solenoid 2/2 hala berfungsi sebagai suis hidup dan mati untuk cecair atau gas yang bergerak melalui saluran paip.
Penamaan itu sendiri menerangkan fungsi. Nombor pertama dalam "2/2" merujuk kepada bilangan port pada badan injap, dan nombor kedua merujuk kepada bilangan kedudukan kerja yang boleh diambil oleh pelocok dalaman. Oleh itu, injap solenoid 2/2 hala mempunyai tepat satu port masuk, satu port alur keluar dan dua keadaan: terbuka atau tertutup. Ini berbeza daripada injap 3/2 atau 5/2, yang menghalakan aliran antara berbilang laluan dan bukannya hanya memulakan atau menghentikannya.
| Ciri | Nilai Biasa |
|---|---|
| Kiraan pelabuhan | 2 port (1 salur masuk, 1 salur keluar) |
| Jawatan kerja | 2 (terbuka dan tertutup) |
| Kaedah aktuasi | Gegelung elektromagnet dan pelocok |
| Pilihan keadaan lalai | Biasanya tertutup atau biasa terbuka |
| Media biasa | Air, udara termampat, bahan kimia ringan, wap |
Bagaimana Injap Solenoid 2/2 Hala Berfungsi
Prinsip pengendalian injap solenoid 2/2 hala adalah berdasarkan elektromagnetisme. Gegelung kuprum melilit tiub yang menempatkan pelocok boleh alih, juga dipanggil angker. Apabila arus mengalir melalui gegelung, ia mewujudkan medan magnet yang menarik pelocok dari kedudukan rehatnya. Spring balik menolak pelocok ke belakang sebaik sahaja arus berhenti. Pergerakan mudah ke belakang dan ke belakang inilah yang membuka dan menutup orifis di dalam badan injap.
Struktur isometrik ringkas bagi injap solenoid 2/2 hala, menunjukkan penyambung, gegelung, pelocok dan spring, badan injap dan dua port
Kitaran Operasi Injap Solenoid 2/2 Hala Tertutup Biasanya
- Kuasa digunakan pada terminal gegelung melalui penyambung elektrik.
- Gegelung menjana medan magnet di sekeliling pelocok dan tiub angker.
- Medan magnet menarik pelocok ke atas, memampatkan spring balik.
- Tempat duduk orifis dibuka dan medium bergerak dari port masuk ke port keluar.
- Setelah kuasa dikeluarkan, spring menolak pelocok ke bawah dan orifis ditutup semula.
Kitaran Kendalian Injap Solenoid 2/2 Hala Biasanya Terbuka
Injap solenoid 2/2 arah yang biasanya terbuka berfungsi dalam urutan yang bertentangan. Orifis kekal terbuka semasa gegelung dinyahtenaga, membolehkan medium mengalir dengan bebas. Setelah gegelung dikuasakan, pelocok bergerak untuk menutup orifis dan aliran berhenti. Konfigurasi ini dipilih untuk talian yang perlu kekal terbuka dalam keadaan operasi biasa dan hanya dimatikan apabila isyarat kawalan tertentu dicetuskan.
Komponen Teras Injap Solenoid 2/2 Hala
Setiap injap solenoid 2/2 hala, tanpa mengira bahan badan atau penarafan voltan, dibina daripada set bahagian dalaman yang serupa. Memahami setiap bahagian memudahkan anda membaca lembaran data atau menerangkan kesalahan kepada pembekal.
| Komponen | Fungsi |
|---|---|
| Gegelung (elektromagnet) | Menghasilkan medan magnet sebaik sahaja arus elektrik digunakan |
| Plunger atau angker | Bergerak di dalam tiub gegelung untuk membuka atau menutup orifis |
| Kembali musim bunga | Menolak pelocok kembali ke kedudukan lalainya apabila kuasa dikeluarkan |
| Badan injap | Menempatkan bahagian dalaman dan menyambung ke saluran paip melalui port masuk dan keluar |
| Tempat duduk atau orifis | Permukaan pengedap yang mengawal sama ada laluan aliran terbuka atau terhalang |
| Diafragma (jenis kendalian juruterbang) | Menggunakan tekanan talian untuk membantu menggerakkan orifis yang lebih besar dengan gegelung yang lebih kecil |
| Perumahan gegelung dan penyambung | Antara muka elektrik dan perlindungan terhadap habuk dan kelembapan |
Biasanya Tertutup vs Biasanya Terbuka 2/2 Injap Solenoid
Injap solenoid 2/2 arah biasanya ditawarkan dalam salah satu daripada dua keadaan lalai. Memilih yang betul bergantung pada apa yang harus berlaku pada talian proses jika kuasa elektrik terganggu.
| Atribut | Biasanya Ditutup (NC) | Biasanya Terbuka (TIDAK) |
|---|---|---|
| Negeri tanpa kuasa | Tertutup, tiada aliran | Buka, aliran melalui |
| Nyatakan apabila bertenaga | Buka, aliran melalui | Tertutup, tiada aliran |
| Kes penggunaan biasa | Penutupan bekalan air, zon pengairan, talian penutupan keselamatan | Talian bolong, litar penyejukan yang mesti kekal mengalir semasa kehilangan kuasa |
Dalam kebanyakan pemasangan kawalan bendalir, a injap solenoid 2/2 arah biasanya ditutup adalah pilihan lalai kerana ia memastikan talian tetap tertutup jika kuasa elektrik terputus, yang mengurangkan risiko nyahcas yang tidak terkawal. Biasanya injap terbuka dikhaskan untuk kumpulan aplikasi yang lebih kecil di mana isyarat yang terganggu tidak seharusnya menghentikan aliran.
Lakonan Langsung lwn Juruterbang Dikendalikan 2/2 Injap Solenoid
Di luar perbezaan yang biasanya tertutup dan biasanya terbuka, injap solenoid 2/2 hala juga boleh dibina sebagai reka bentuk lakonan langsung atau reka bentuk kendalian perintis. Perbezaannya terletak pada bagaimana daya yang diperlukan untuk membuka orifis dijana.
Injap bertindak langsung hanya bergantung pada daya magnet gegelung untuk menggerakkan pelocok, jadi ia boleh membuka dari perbezaan tekanan sifar. Ini menjadikannya sesuai untuk saiz orifis yang kecil, biasanya sehingga sekitar 15 hingga 20 milimeter, dan untuk aplikasi di mana garisan mungkin berada pada tekanan atmosfera. Injap kendalian pandu menggunakan tekanan talian itu sendiri untuk membantu mengangkat diafragma atau omboh, yang membolehkan gegelung yang agak kecil mengawal orifis yang lebih besar. Reka bentuk kendalian juruterbang biasanya memerlukan perbezaan tekanan minimum antara salur masuk dan alur keluar, selalunya dalam julat kira-kira 0.5 hingga 1 bar, sebelum ia boleh dibuka dengan pasti.
Perbandingan relatif injap solenoid 2/2 hala yang dikendalikan secara langsung dan perintis merentas lima faktor praktikal, dijaringkan pada skala 1 hingga 5 mudah untuk ilustrasi
2/2 Way vs 3/2 Way vs 5/2 Way Solenoid Injap
Orang yang mencari a injap solenoid 2 hala kadangkala terjumpa injap 3/2 dan 5/2 juga, yang boleh mengelirukan kerana ketiga-tiganya berkongsi prinsip operasi gegelung dan pelocok yang sama. Perbezaannya adalah dalam berapa banyak port dan laluan aliran yang dikawal oleh setiap reka bentuk.
| Konfigurasi | Pelabuhan | jawatan | Penggunaan Biasa |
|---|---|---|---|
| 2/2 cara | 2 | 2 | Pemadaman hidup dan matikan mudah untuk saluran air, udara atau gas |
| 3/2 cara | 3 | 2 | Mengawal silinder pneumatik bertindak tunggal |
| 5/2 cara | 5 | 2 | Mengawal silinder pneumatik dua tindakan |
A 2/2 injap solenoid kekal sebagai pilihan yang paling biasa apabila matlamatnya hanyalah untuk memulakan atau menghentikan aliran, dan bukannya mengarahkannya ke destinasi yang berbeza, itulah sebabnya ia digunakan secara meluas untuk air, pengairan dan tugas menutup cecair am.
Bahan Badan Injap Biasa
Bahan badan injap solenoid 2/2 arah menentukan sejauh mana ia menahan media yang melaluinya dan cara ia berprestasi merentas suhu yang berbeza. Empat bahan meliputi kebanyakan aplikasi perindustrian dan air.
Anggaran skor rintangan kakisan relatif oleh bahan badan injap pada skala 1 hingga 10, untuk perbandingan umum sahaja

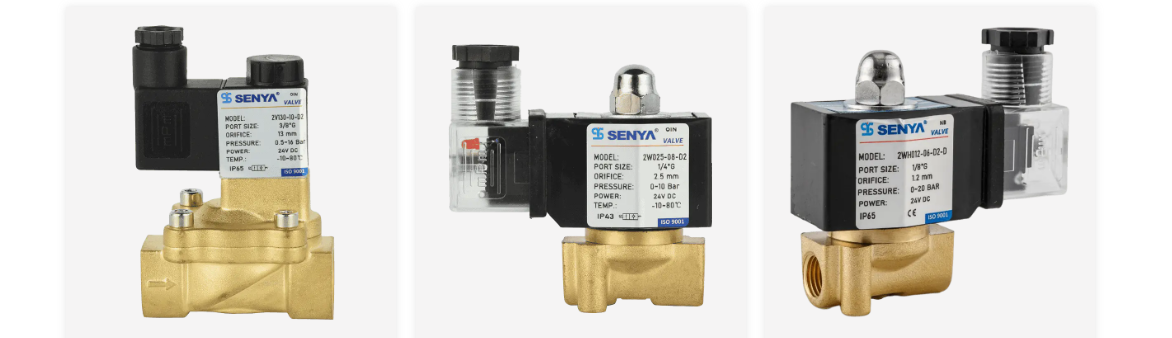

Badan Injap Solenoid Loyang
Loyang ialah bahan tujuan am standard untuk injap solenoid 2 hala yang mengendalikan udara termampat, air dan minyak ringan. Ia menawarkan keseimbangan rintangan kakisan dan kekuatan mekanikal yang munasabah, itulah sebabnya a pembekal injap solenoid tembaga biasanya menyenaraikannya sebagai pilihan badan lalai untuk pengairan, saluran udara industri am dan tugas penutupan air asas.
Badan Injap Solenoid Keluli Tahan Karat
Gred seperti keluli tahan karat 304 dan 316 mengendalikan media menghakis atau ketulenan tinggi jauh lebih baik daripada loyang. A injap solenoid air keluli tahan karat sering dipilih untuk air laut, air garam, bahan kimia pembersih, saluran pemprosesan makanan, dan peralatan pensterilan perubatan di mana kakisan permukaan atau pencemaran tidak boleh diterima.
Badan Injap Solenoid Plastik Kejuruteraan
Bahan seperti PA, PVC dan POM adalah ringan dan menahan banyak bahan kimia ringan dengan baik. A injap solenoid air plastik adalah perkara biasa dalam pengairan titisan pertanian, ruang cuci kenderaan, dan saluran air sedar bajet lain, walaupun suhu kerja maksimumnya lebih rendah daripada alternatif logam.
Badan Injap Solenoid Besi Tuang
Badan besi tuang digunakan pada saiz port yang lebih besar untuk perkhidmatan udara dan wap di mana kekuatan mekanikal lebih penting daripada berat. Ia kurang sesuai untuk tetapan luar yang lembap melainkan kemasan permukaan diselenggara dengan baik, kerana besi tuang yang tidak dirawat lebih terdedah kepada karat permukaan berbanding loyang atau keluli tahan karat.
Pilihan Voltan dan Gegelung
Gegelung injap solenoid 2/2 arah boleh dililit untuk beberapa voltan standard, dan pilihan yang tepat biasanya bergantung pada sumber kuasa yang sudah tersedia di tapak pemasangan.
- 12V DC gegelung adalah biasa untuk pengawal pengairan titisan berkuasa solar dan peralatan mudah alih yang dikendalikan oleh bateri. Pembeli yang membina grid atau gelincir pengairan solar sering mencari a Pembekal injap solenoid air 12v yang boleh menyamai keperluan voltan rendah ini.
- 24V DC gegelung ialah pilihan standard untuk PLC dan kawalan barisan pengeluaran automatik, kerana kebanyakan panel kawalan industri sudah mengeluarkan isyarat 24V DC. A Pengeluar injap solenoid dc 24v biasanya menawarkan ini sebagai konfigurasi lalai untuk projek automasi.
- 110V atau 220V AC gegelung kekal biasa dalam pemasangan perkhidmatan perbandaran, pertanian dan bangunan tetap yang disambungkan terus ke kuasa sesalur tanpa pengubah kawalan yang berasingan.
| Voltan | Cabutan Kuasa Biasa | Tetapan Biasa |
|---|---|---|
| 12V DC | 4 hingga 6 watt | Sistem pengairan solar dan mudah alih |
| 24V DC | 5 hingga 8 watt | Automasi industri dan kawalan PLC |
| 220V AC | 8 hingga 12 watt | Pemasangan bangunan dan perbandaran tetap |
Kapasiti Aliran dan Saiz Orifis
Kapasiti aliran injap solenoid 2/2 arah biasanya diterangkan menggunakan pekali aliran, selalunya dilabelkan Kv atau Cv bergantung pada rantau. Nombor ini menerangkan berapa banyak medium boleh melalui injap terbuka untuk penurunan tekanan tertentu. Diameter orifis yang lebih besar secara amnya menyokong pekali aliran yang lebih tinggi, tetapi ia juga memerlukan sama ada gegelung yang lebih besar atau reka bentuk kendalian perintis untuk menjana daya yang mencukupi untuk membukanya.
Anggaran nilai pekali aliran terhadap diameter orifis, ditunjukkan untuk tujuan ilustrasi kerana prestasi sebenar berbeza mengikut reka bentuk
Aplikasi Biasa Injap Solenoid 2/2 Hala
Oleh kerana injap solenoid 2/2 hala mudah dikawal daripada isyarat digital yang ringkas, injap ini muncul merentasi pelbagai industri yang memerlukan penutupan aliran tanpa pengawasan yang boleh dipercayai.
Anggaran pengagihan aplikasi kegunaan akhir biasa untuk injap solenoid 2/2 hala merentas projek kawalan bendalir
Di luar kategori yang ditunjukkan di atas, injap solenoid 2/2 hala juga muncul dalam barisan pengeluaran automatik, jentera pertanian dan gelincir pemanasan solar, di mana-mana sahaja isyarat elektrik yang mudah perlu memulakan atau menghentikan laluan bendalir tanpa campur tangan manual.
Cara Memilih Injap Solenoid 2/2 Hala Yang Betul
Memilih injap solenoid 2/2 hala yang sesuai untuk projek adalah untuk memadankan spesifikasi injap dengan keadaan operasi sebenar talian. Faktor di bawah merangkumi kebanyakan keputusan pemilihan.
- Sahkan jenis media dan keserasiannya dengan meterai dan bahan badan.
- Periksa tekanan kerja dan julat suhu talian terhadap penarafan injap.
- Padankan bekalan kuasa yang tersedia, seperti voltan sesalur 12V DC, 24V DC atau AC.
- Sahkan saiz port dan jenis benang sambungan yang digunakan pada saluran paip sedia ada.
- Pilih penarafan perlindungan, seperti IP43, IP65 atau IP68, berdasarkan persekitaran pemasangan.
- Tentukan bahan badan, pilih antara loyang, keluli tahan karat, plastik kejuruteraan atau besi tuang.
- Bandingkan saiz orifis dan pekali aliran dengan kadar aliran yang diperlukan.
- Tentukan sama ada talian memerlukan keadaan lalai yang biasanya tertutup atau biasanya terbuka.
- Pilih lakonan langsung untuk orifis kecil dan pembezaan tekanan rendah, atau pilot dikendalikan untuk orifis yang lebih besar.
Petua Pemasangan dan Penyelenggaraan
Injap solenoid 2/2 hala ialah peranti yang agak mudah, tetapi beberapa tabiat pemasangan membuat perbezaan yang ketara kepada prestasi jangka panjang.
- Lekapkan injap dengan perumah gegelung tegak di tempat lembaran data mengesyorkan orientasi ini, kerana sesetengah reka bentuk gegelung adalah sensitif kedudukan.
- Pasang penapisan hulu untuk menjauhkan serpihan daripada orifis dan tempat duduk, yang merupakan salah satu punca kebocoran yang paling biasa.
- Pastikan voltan bekalan dalam kira-kira tambah atau tolak 10 peratus daripada voltan gegelung terkadar untuk mengelakkan pengumpulan haba yang berlebihan.
- Kitaran injap yang terbiar untuk tempoh yang lama pada jadual biasa untuk mengelakkan tempat duduk atau pelocok daripada melekat.
- Periksa suhu permukaan gegelung secara berkala, kerana gegelung yang berjalan luar biasa panas mungkin menunjukkan masalah pendawaian atau kitaran tugas.
- Tutup kelenjar kabel dengan betul pada pemasangan luaran atau cucian berkadar IP65 atau IP68 untuk mengelakkan kelembapan daripada penyambung.
Bekerjasama Dengan Pengeluar Injap Solenoid 2/2 Hala Berpengalaman
SENYA berpangkalan di China Pengeluar injap solenoid 2/2 hala and pengeluar injap solenoid air beroperasi di bawah Ningbo SENYA Pneumatic Technology Co., Ltd sejak 1994. Syarikat memfokuskan pada injap, silinder dan komponen pneumatik yang berkaitan, menghasilkan lebih daripada 2,000,000 set komponen setiap tahun daripada pangkalan pengeluaran berskala besar yang menggabungkan pemesinan ketepatan dengan ujian digital automatik.
SENYA menawarkan injap solenoid 2/2 hala merentasi julat bahan yang dibincangkan sebelum ini dalam artikel ini, berfungsi sebagai a pembekal injap solenoid tembaga untuk barisan tugas am dan menyediakan pilihan untuk a injap solenoid air keluli tahan karat atau a injap solenoid air plastik bergantung kepada media dan bajet projek. Di bahagian elektrik, syarikat menyokong keperluan gegelung biasa sebagai a Pembekal injap solenoid air 12v untuk sistem solar dan mudah alih, dan sebagai a Pengeluar injap solenoid dc 24v untuk talian automasi terkawal PLC.
Untuk persekitaran kerja yang keras, injap SENYA tersedia dalam tahap perlindungan IP43, IP65 dan IP68, dan boleh meliputi julat suhu daripada kira-kira -20C hingga 200C (-4F hingga 392F) bersama-sama dengan julat tekanan daripada vakum mikro sehingga 200 bar (4351 psi). Produk dieksport ke lebih 30 negara, termasuk Amerika Syarikat, Turki, Sepanyol, Itali, Britain, Korea Selatan, Australia dan Mexico, dan digunakan merentasi cucian kereta, pensterilan perubatan, saluran pengeluaran automatik, perlombongan, penyingkiran habuk, air pancut muzik, pengairan pertanian, projek solar, jentera pertanian dan pemprosesan makanan. Dengan sokongan projek teknikal dan tindak balas selepas jualan tersedia sepanjang masa, SENYA bekerjasama dengan pelanggan untuk memadankan penyelesaian kawalan bendalir dengan sederhana, suhu dan tekanan khusus bagi setiap projek.
Soalan Lazim
| S1: Untuk apa injap solenoid digunakan Injap solenoid digunakan untuk memulakan, menghentikan atau mengarahkan aliran cecair atau gas di dalam saluran paip menggunakan isyarat elektrik dan bukannya pemegang manual, yang membolehkan aliran dikawal secara automatik oleh pemasa, penderia atau panel kawalan. | S2: Bagaimanakah injap solenoid air berfungsi Injap solenoid air berfungsi melalui gegelung elektromagnet yang menggerakkan pelocok dalaman. Apabila gegelung ditenagakan, pelocok beralih dan sama ada membuka atau menutup laluan aliran, membiarkan air melalui atau menyekatnya. |
| S3: Apakah injap solenoid 2/2 hala Injap solenoid 2/2 hala ialah injap dengan dua port dan dua kedudukan, bermakna ia mempunyai satu salur masuk dan satu alur keluar dan hanya boleh dibuka sepenuhnya atau ditutup sepenuhnya, dan ia dibina sama ada reka bentuk biasa terbuka atau tertutup biasa. | S4: Apakah jenis injap solenoid yang berbeza Injap solenoid biasanya dikelompokkan ke dalam jenis yang biasanya tertutup, biasanya terbuka, bertindak langsung, dan dikendalikan oleh perintis, dan ia juga boleh dikelaskan mengikut kiraan port seperti konfigurasi 2/2, 3/2, dan 5/2. |
| S5: Apakah perbezaan antara injap solenoid 2/2 dan 3/2 arah Injap solenoid 2/2 hala mempunyai dua port dan hanya membuka atau menutup laluan aliran tunggal, manakala injap solenoid 3/2 hala mempunyai tiga port dan digunakan untuk menukar aliran antara dua laluan berbeza atau mengawal silinder bertindak tunggal. | S6: Bolehkah injap solenoid 2/2 hala berjalan pada kuasa 12V atau 24V Ya, injap solenoid 2/2 hala biasanya tersedia dengan gegelung DC 12V untuk sistem suria dan mudah alih, dan dengan gegelung DC 24V untuk saluran pengeluaran terkawal PLC dan automasi, sebagai tambahan kepada pilihan voltan AC standard. |
